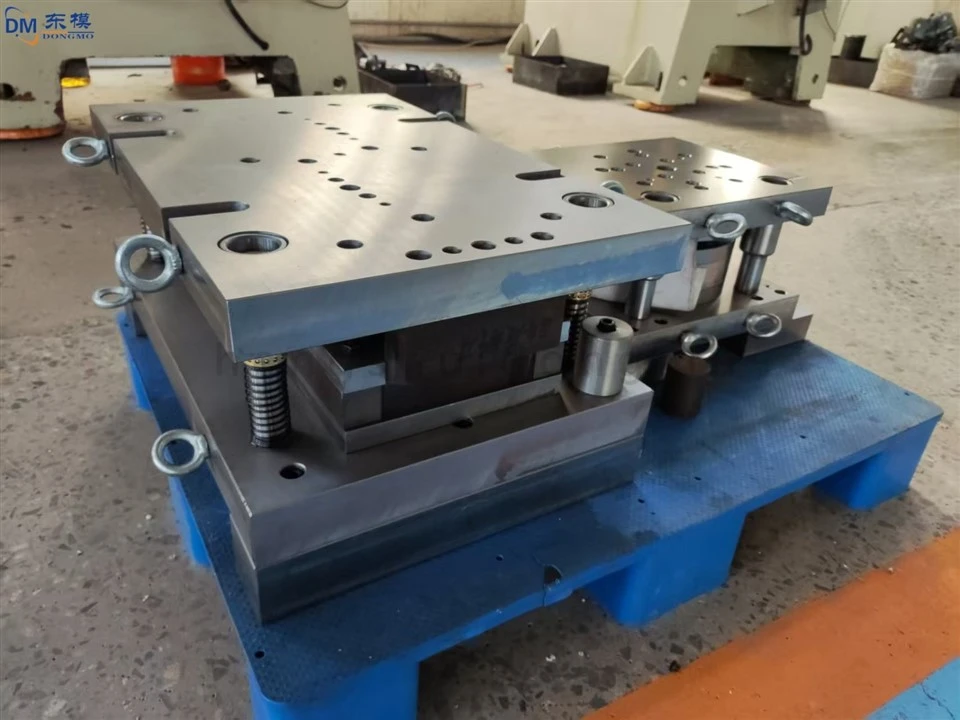

Tilpassede progressive matricer til stempling af metalplader; Stempling af metalplader

I. Kernedesignudfordringer
Kompleks struktur og multi-proceskoordinering: Automotive stemplingsdele er primært uregelmæssigt formet og omfatter karrosseripaneler og rammekonstruktionskomponenter. De kræver integration af flere processer såsom strækning, bøjning, trimning og formning. Materialedeformationsmønstre er komplekse, hvilket gør defekter som lokaliseret rivning, rynker og tilbagespring almindelige. Proceslayout og deformationsfordeling er udfordrende.

Høj præcision og konsistenskontrol: Autodele kræver streng monteringspræcision. Nøgledimensionelle tolerancer for stemplede dele skal kontrolleres inden for ±0,02 mm, og form- og positionstolerancer skal være mindre end eller lig med 0,01 mm. Matricedesignet skal præcist kontrollere tilbagespring og frigangstilpasning for at sikre dimensionel konsistens i masseproduktion og undgå at påvirke efterfølgende montering.

Utilstrækkelig dysestyrke og holdbarhed: Automotive stansematricer modstår høje-påvirkninger og friktionsbelastninger. Især ved stempling af stål med høj-styrke kan det høje stansetryk føre til matricefejl såsom kantslid, hulrumsdeformation og revner. Materialevalg og strukturelt design skal overvejes nøje for at sikre en matricelevetid på mere end eller lig med 500.000 cyklusser.

II. Kerneproduktionsudfordringer
Udfordringer til implementering af høj-præcisionsbearbejdning: Dimensionstolerancerne for nøgleformkomponenter (stanser, matricer, kavitetsindsatser) er ekstremt stringente og kræver kontrol inden for ±0,005 mm og form- og positionstolerancer på mindre end eller lig med 0,003 mm. Dette stiller ekstremt høje krav til præcision af bearbejdningsudstyr, værktøjsvalg og procesparametre, hvilket gør konventionel bearbejdning utilstrækkelig til at opfylde disse præcisionskrav.

Høje monterings- og fejlfindingsvanskeligheder: Automotive stemplet har adskillige og komplekse komponenter. Præcisionskravene til styresøjler, styremuffer, ejektormekanismer og begrænsningsanordninger skal nå H6/h5-niveau. Montering kræver gentagne justeringer af frigange og parallelitetskorrektioner, hvilket resulterer i lange fejlfindingscyklusser og betydelige udfordringer, hvilket let fører til problemer såsom skimmelsvamp og bevægelsesinterferens.

Udfordringer til kvalitetskontrol af overfladebehandling: Overfladekvaliteten af ​​formhulrummet og skærkanten bestemmer direkte overfladeruheden af ​​de prægede dele (kræver mindre end eller lig med Ra0,8μm). Defekter såsom belægningsafskalning, ujævn hårdhed og ridser er tilbøjelige til at opstå under overfladebehandling, hvilket påvirker kvaliteten af ​​de prægede dele og formens slidstyrke. Kontrol af overfladebehandlingsprocesser er ekstremt vanskelig.
